城市地下管線是指在城市規劃區范圍內，埋設在城市規劃道路下的給水、排水、燃?xì)?、熱力、工業等各種管道、電力、電信電纜以及地下管線綜合管溝（廊）等。從管線傳輸或排放物質的性質來分，城市地下管線可分為給水、排水、燃?xì)?、熱力、電信、電力、工業和綜合管溝（廊）八大類管線，每一大類管線還可根據傳輸或排放物質的差異或其功能的差異分為不同的小類，如給水管線可分為生活水、循環水、消防水、綠化水和中水等；燃?xì)夤芫€可分為煤氣、天然氣、液化氣和煤層氣等；排水管線可分為雨水、污水和合流等；熱力管線可分為熱水、蒸汽和溫泉等；電力管線可分為供電、照明、電車、信號、廣告和直流專用線路等；電信管線可分為市話、長途、廣播、有線電視、寬帶、監控和專用等；工業管線可分為氫氣、氧氣、乙炔、石油、航油、排渣和垃圾等；綜合管溝（廊）管線可分為綜合管廊和綜合管溝等。

2.2地下管線測量

地下管線測量工作分為地下管線的探查和地下管線的測量?jī)刹糠帧?/p>

①地下管線的探查

地下管線的探查主要針對明顯的線點（主要有接線箱、變壓器、消防栓、入孔井、窨井等附屬設施）進行。作業時將所有窨井逐一打開，一一測量管徑、走向、管道位置、深度等直接數據，并對走向判斷不清的管線進行查證。②地下管線的測繪

地下管線的測量可依據第一步地下管線的探查所繪制的草圖進行。內容主要包括以下幾方面：

(1)建立地下管線測量控制網，為管線點聯測和管線圖測繪提供基礎。

(2)進行管線點聯測，確定管線點的坐標與高程。

(3)內業進行管線圖的繪制。

2.3地下管線測量平面和高程控制網的建立

對于已有大比例尺地形圖的地區，應充分利用原有控制點進行施測各管線特征點如果沒有控制點或密度不夠時，則應建立精度適宜，密度合理，點位不易被施工破壞的平面和高程控制網可采用全站儀布設光電測距導線或全球定位系統

（GPS）以及水準測量的方式，按城市測量規范城市地下管線探測技術規程的要求，布設平面和高程控制點

2.4 地下管線測量的分類特點及施測方法

地下管線測量分為兩大類：已竣工的地下管線測量和未還土的地下管線測量，未還土的地下管線測量，主要是通過直接測定管線的特征點來完成管線的測量工作。已竣工地下管線測量是指所有管線竣工后并已還土的地下管線測量這類地下管線測量主要是通過物探的方式將管線特征點反映到地面上，然后施測各種管線特征點，再把各特征點展繪在地形圖上進行編輯

2.4.1未還土地下管線測量的特點及施測方法

未還土地下管線測量的特點：

⑴邊施工邊測量，東一處西一處，沒有規律，沒有預見性；

⑵施工完馬上就要埋上，這就要求施測準確，最好現場進行復檢一次，確保數據的正確；

⑶由于是施工現場，控制點不容易保存；

⑷施工周期長，控制點必須便于保存，能反復多次使用施測前應作好收集資料的準備工作，主要是收集各種管線的設計圖，合理有效地利用好設計圖，有利于提高地下管線測量質量，提高作業效率

施測方法：

⑴一般采用全站儀直接施測管道各種特征點處的外頂或內底高及平面位置

⑵在空曠地區，建筑物不太稠密的住宅區和大馬路上，可采用 GPS RTK 測量各管道每個特征點的 3 維坐標。

2.4.2 已竣工的地下管線測量的特點及施測方法

已竣工的地下管線測量的作業程序是：先用物探方法在實地探查出各管線的類別管徑或斷面管(溝)內底高管外頂高等項目，并且把各特征點在實地標出，然后用全站儀或 RTK 測定各特征點的三維坐標，再用成圖軟件把采集的數據展繪在地形圖上進行編輯。

⑴已竣工的地下管線測量的特點：

①管線的特征點全部埋在地下，需要用物探的方法將特征點的數據反映到地面上來，同時查明地下管線的平面位置走向埋深及其他各項屬性然后對各管線的特征點進行施測和制作專業管線圖或綜合管線圖

②管線特征點的密度大數量多，并且多種管線平行交叉給探測增加很大的難度，而且在施測過程中由于距離太近造成點號混亂等

③工作周期長工作量大，給多組作業的銜接帶來難度，已竣工的地下管線測量的外業工作主要包括管線探查和管線特征點的測量這兩道工序而管線特征點的測量必須在探查工作完成后才能進行，這樣一來，對整個工程的進度將會有一定的影響

④由于管線是埋在地下，所以在物探時容易探漏

⑤管線點的探測精度要求較高按照城市地下管線探測技術規程對管線特征點測量精度的要求，管線點的解析坐標中誤差（指測點相對鄰近解析控制點）不大于 5cm，高程中誤差（指測點相對于鄰近高程控制點）不大于 2cm 地下管線圖上測量點位中誤差不得大于圖上0.5mm

⑵金屬地下管線的確定

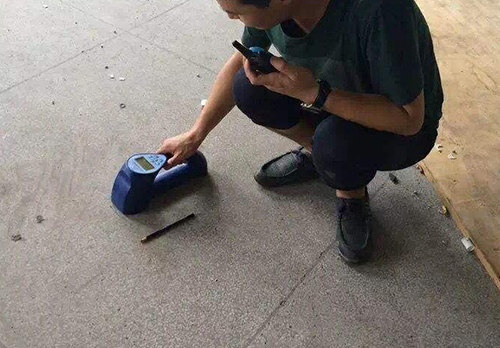

金屬地下管線的確定，常用的方法是用金屬探測儀進行探測探測時，儀器由發射機和接收機兩部分組成，發射機是一個震蕩器，經由發射線圈向空間發射高頻率信號，經過接收機的檢波放大，可以轉換成音響和儀表指示等形式表示出來當接收機線圈偏離中心線時，聲音變小，由此可確定地下金屬管線的走向和填埋深度

⑶影響地下管線探查質量的因素：

影響地下管線探查質量的因素一般包括人員機具方法和環境等四個方面①人的因素人是地下管線探查工作的主體，探查質量的形成受到所有參加工程項目施工的探查臺組的共同作用，他們是形成工程質量的主要因素，只有從事地下管線探查的人具備其工作崗位所需要的能力，其工作成果才可能滿足工程質量要求。

②機具因素投入工程使用的探查設備應該根據現場地下管線的材質敷設方式和埋設深度進行選擇，其精度指標應滿足工程探測精度的要求。

③方法因素探查過程中的方法包含所采取的技術方案工藝流程組織措施探查手段施工組織設計等技術方案正確與否，直接影響工程質量控制能引順利實現，往往由于施工方案考慮不周而拖延進度，影響質量，增加投資。

④環境因素影響探查工程質量的環境因素一般包括地電條件地面金屬護攔地面交通其它電磁干擾地面平整性以及地下管線附屬物保存狀況的好壞等。⑷提高探測精度的主要措施

措施有以下幾個方面：

①由于探測儀器本身存在的某種不足，物探前需要進行探測儀一致性對比試驗，以確定該儀器的改正系數。

②由于直埋管線的土質情況不同，對管線的探測精度有一定的影響，需要進行一定數量的開挖驗證，或在能準確定深的位置進行探測驗證，以確定是否需加埋深和平面位置的改正系數根據同行多年的經驗，細密的潮濕土質探測效果較好，干燥的砂質土層探測效果較差，積水區和含鐵量較高的土層探測效果最差。③由于探測儀器探測效果受管道埋深的影響較大，尤其是應用感應法探測時，深埋管線能接收到的信號很弱，探測效果一般不太理想此時需要不斷改變探測方式，如改變發射機的擺放姿勢。

④由于管線的材質和導電性能不同，對管線的探測效果有直接影響比如金屬管道和電纜可用一般的管線探測儀即可以探測，但不適用于非金屬管道非金屬管線一般可用地質雷達進行探測，但目前價格較為昂貴⑤地下管線中經常遇到并行管線的情況并行管線的探測方法：由于地下管線具有排列相對密集，種類各異的特點，所以探測這類管線的主要干擾是相鄰管線的影響，在探測中有時只能判斷出大致有幾條管線，但無法準確和有效地確定其位置和埋深，此時用根據情況，采用不同的方法來確定平行管線的平面和埋深。

⑥地下管線中還會遇到管線上下重疊的情況對于金屬管道的重疊，當用電磁法探測時，由于重疊管線間的相互干擾，觀測異常為上下管道的異常疊加，用電磁法可對其進行精確定位，而在定深上誤差較大但是重疊管線不可能總是重疊，一般可在分叉處分別定深，推算出重疊處的管道的深度。

⑦地下管線探測的測深精度受以下因素的影響：管線埋深與管徑的比值；接受機是否偏離管線上方；探測點距離管線交叉點的距離等外界條件的影響，因而在跟蹤定位探測過程中隨時注意測深，并剔出異常深度值，取其中數作為某一段的深度值，特別注意不在管線交叉點附近測深所以，在地下管線探測過程中，探測效果受諸多因素的影響，在管線探測前，首先要考慮準確性避免出現粗差，然后再考慮選用合適的物探方法，才能取得較好的探測效果。
